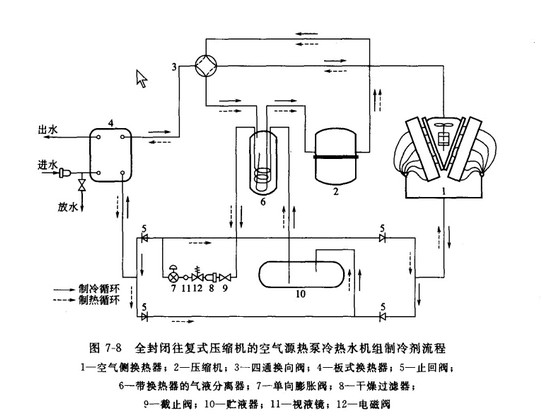

如圖7-8 所示，以全封閉往復式壓縮機的空氣源熱泵冷熱水機組為例。在空氣源熱泵機組制冷運行時．壓縮機吸入氣液分離器中低壓制冷劑氣體，經壓縮增壓后排出高壓氣體，經過四通換向閥至空氣側換熱器，在空氣側換熱器中經風機使空氣循環帶走熱量，冷卻為高壓液體．經大分液頭匯集后，通過單向閥組中的一個單向閥流入貯液器，此時若有未冷凝的氣體則充于貯液器頂部。液體又通過貯液器底部，經干燥過濾器后去除水分和雜質，再經視液鏡至膨脹閥，高壓液體經膨脹閥節流后減壓膨脹變?yōu)榈蛪旱闹评鋭┮后w，經過單向閥組中一個單向閥和小分液頭后均勻進入水側板式換熱器中，制冷液體在換熱器套管內吸熱汽化，而套管外的水被冷卻，達到使用要求。

低壓氣體從換熱器中出來，經四通換向閥后到氣液分離器中，經氣液分離器至壓縮機氣口．保證回壓縮機的流體全部為氣體．至此．完成一個制冷循環。

在空氣源熱泵機組制熱運行時，壓縮機吸入氣液分離器中低壓制冷劑氣體，經壓縮增壓后排出高壓氣體，經過四通換向閥至水側板式換熱器，在水側板式換熱器中高壓氣體放熱冷卻為高壓液體，而套管外的水被加熱，達到使用要求。

高壓液體經小分液頭匯集后，通過單向閥組中一個單向閥流人貯液器．此時若有未冷凝的氣體則充于貯液器頂部。液體從貯液器底部經干燥過濾器后去除水分和雜質，再經視液鏡后至膨脹閥，高壓液體經膨脹閥后減壓膨為低壓的制冷劑液體，經過單向閥組中一個單向閥和大分液頭后均勻地進入空氣側換熱器，制冷劑液體在換熱器銅管內吸熱汽化，而銅管外由風機使空氣循環，提供熱源，低壓氣體在空氣側換熱器中汽化后經四通閥到氣液分離器中，經企業分離器至壓縮機吸氣口，保證回壓縮機的流體全部為氣體，至此，完成一個制熱循環。

應用螺桿壓縮機或其他類型壓縮機的空氣源熱泵機組的工作原理和制冷劑流程與上述過程基本一致。
